Объект контроля

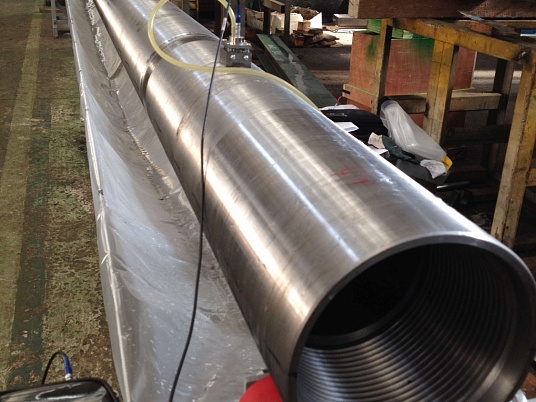

Корпус керноотборного снаряда (КОС) диаметром 190 мм, толщина стенки – 20 мм, длина – 9200 мм, изготовлен из стали 40ХН2МА, подвергнут термообработке по всей длине до 35HRC, шероховатость поверхности Ra 6,3.
Цель
Выявить дефекты, которые могут привести к поломке корпуса и аварии в ходе строительства нефтяной скважины.
Способ реализации
Контроль проводился по всей длине изделия в соответствии с ГОСТ 17410-78 контактно-щелевым методом с применением преобразователей типа П312-5,0-Ø6/2 и П321-2,5-45° с Комплектом УОУ "М". Чувствительность контроля – 7мм2 (ПДО-Ø3мм). В качестве контактной жидкости использовалась вода.

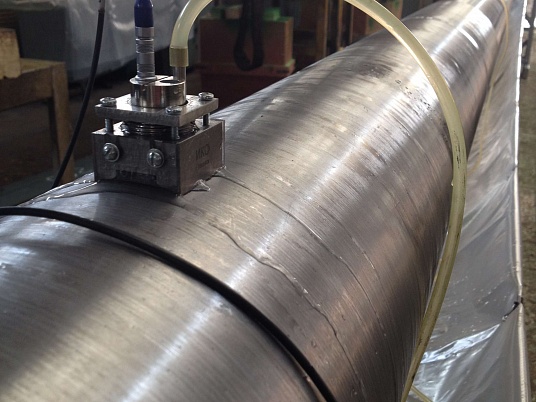

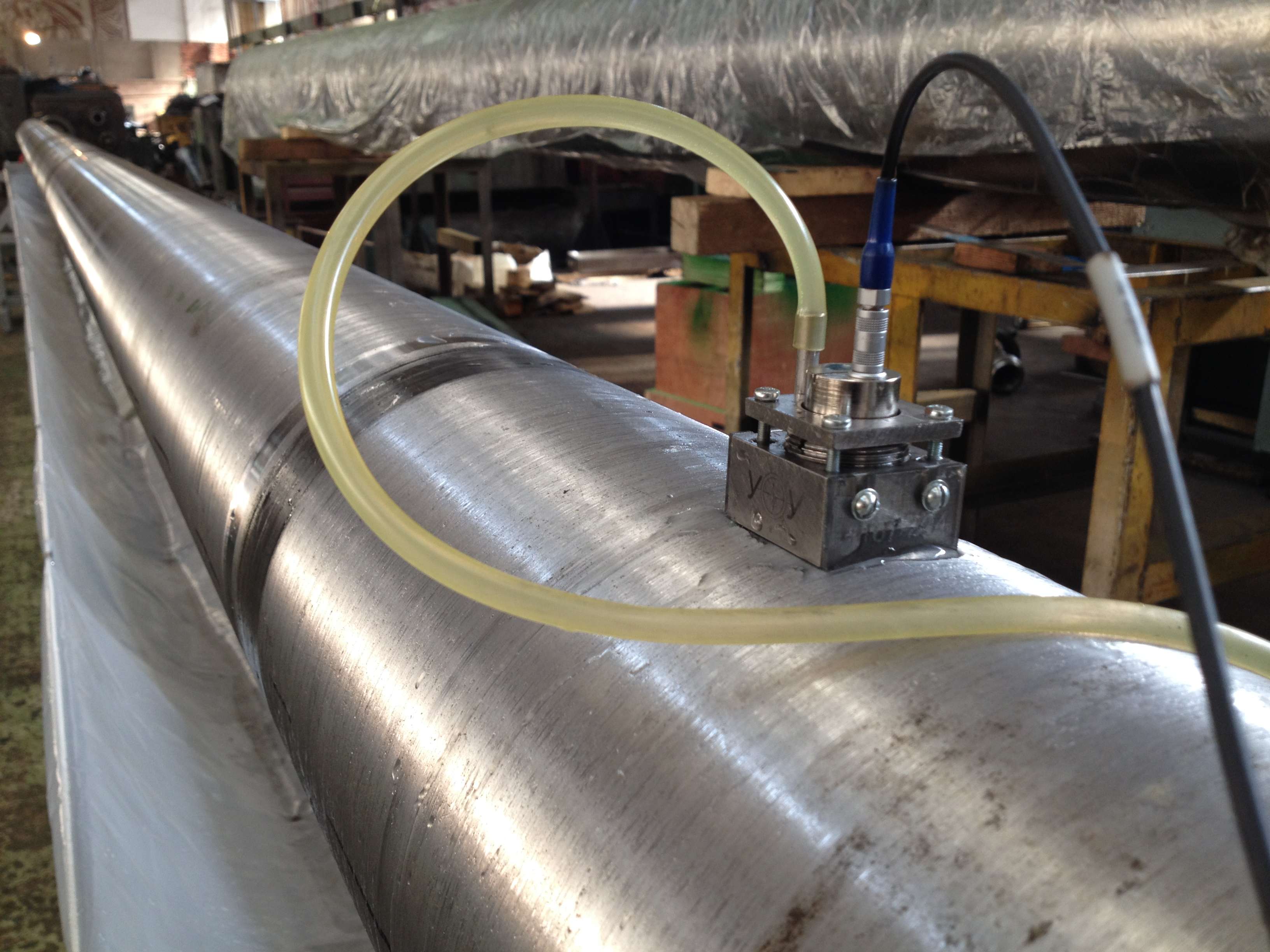

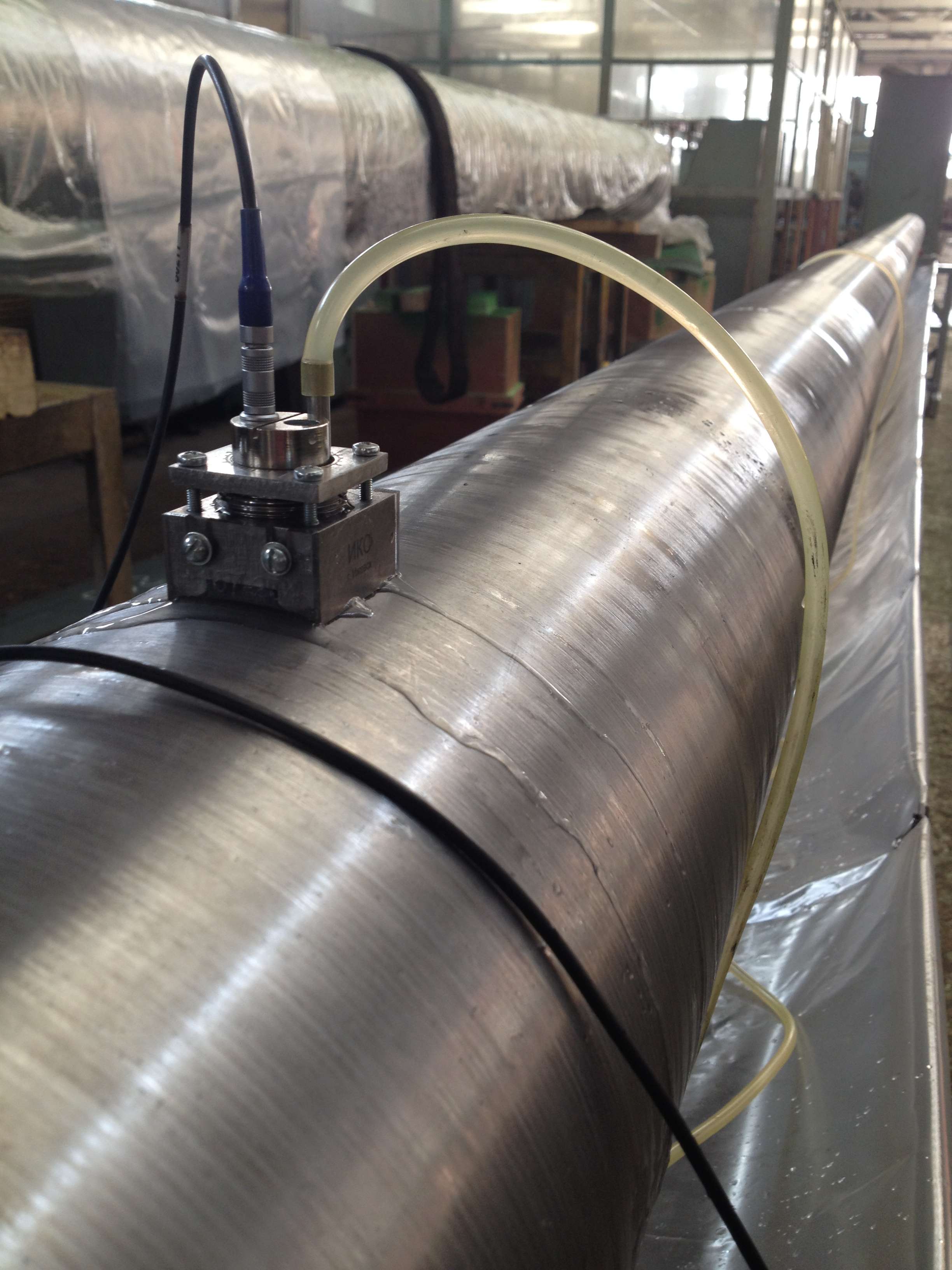

С целью обнаружения дефектов продольной и поперечной ориентации ввод ультразвуковых волн осуществлялся одним наклонным преобразователем П321-2,5-45° с цилиндрической поверхности вдоль и поперек образующей трубы (для этого в устройстве для ориентации ультразвуковых преобразователей (УОУ) предусмотрена возможность задавать направление излучения наклонного преобразователя в диапазоне 360°). Для обнаружения возможных расслоений и дефектов параллельных поверхности ввода производилось сканирование прямым раздельно-совмещенным преобразователем.
Используемые средства контроля
- Комплект УОУ "М";
- Преобразователи щелевого контакта;
- Соединительные кабели для ПЭП;
- Дефектоскоп А1212 MASTER;
- Система подачи и рециркуляции контактной жидкости;
- Стойки СТЛ;
- Вращатели ВК.
Результат
Недопустимые дефекты не обнаружены.
