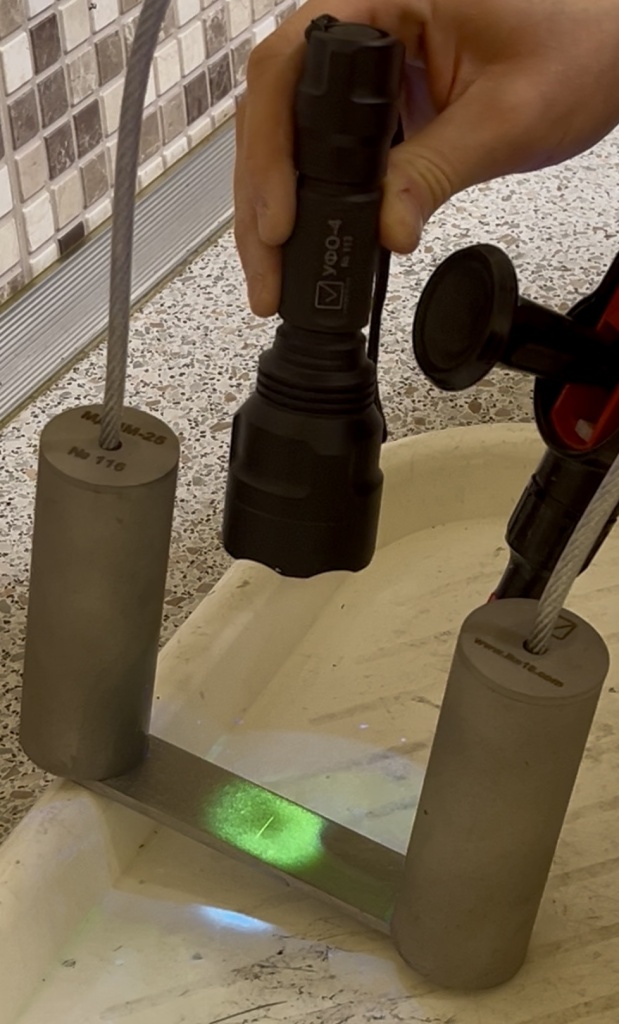

Магнитный дефектоскоп на постоянных магнитах МДПМ-25

«Ижконтрольсервис» - это официальный представитель ведущих производителей и поставщиков средств для дефектоскопии. Мы обеспечиваем материалами лаборатории предприятий, выпускающих продукцию для атомной, судостроительной, нефтехимической и оборонной промышленности.

Магнитный дефектоскоп на постоянных магнитах МДПМ-25 предназначен для намагничивания изделий или их участков при проведении магнитопорошкового контроля по ГОСТ Р 56512-2015, РД-13-05-2006, ГОСТ 21105-87, РД РОСЭК-003-97.

Позволяет выявлять поверхностные и подповерхностные нарушения сплошности, размеры которых соответствуют уровням чувствительности «А», «Б» и «В» по ГОСТ 21105-87, в том числе трещины, волосовины, закаты, надрывы, несплавления сварных соединений и т.п.

Объектами контроля могут быть: сварные соединения, заготовки и детали после термообработки, нагруженные элементы металлоконструкций, грузоподъемное, котельное, буровое оборудование, детали двигателей: крепеж, коленчатые валы, шатуны, клапаны, зубчатые колеса, оси, валы, втулки, корпуса редукторов, рамы и прочие.

Дефектоскоп имеет тросовый гибкий магнитопровод, который, по сравнению с шарнирным или жестким, не препятствует позиционированию полюсов дефектоскопа на объекте контроля, дает возможность оперативно изменить их положение на контролируемом изделии.

Дефектоскоп МДПМ-25 может применяться как в цеховых, так и полевых условиях, а также в местах, где доступ к электросети затруднен или использование электрооборудования запрещено правилами техники безопасности.

Отличительные особенности

  • Дефектоскоп МДПМ-25 совмещает в себе преимущества хорошо зарекомендовавших себя МДПМ-20 и МДПМ-30, а именно: небольшой вес и усиленные стальные корпуса полюсов
  • Дефектоскоп МДПМ-25 – оптимальное решение для эффективной, безотказной работы в условиях повышенных нагрузок
  • Дефектоскоп МДПМ-25 подойдет для подводной магнитопорошковой дефектоскопии

Преимущества

  • Высокая напряженность магнитного поля, создаваемого дефектоскопом

  • Усиленные стальные корпуса полюсов

  • Гибкий магнитопровод оптимальной длины для расположения полюсов дефектоскопа на любых поверхностях

  • Эргономичная конструкция корпусов полюсов дефектоскопа для облегчения установки и снятия с объектов контроля

  • Специально обработанные поверхности корпусов исключают выскальзывание из рук оператора при проведении магнитопорошкового контроля «мокрым» способом (с применением магнитной суспензии)

Технические характеристики

Параметр

Значение

Масса, кг, не более

1,2

Сила отрыва, кг, не менее

30

Диаметр полюса, мм

40

Длина гибкого магнитопровода, мм

500

Напряженность магнитного поля в центре воздушного зазора
(при расстоянии между полюсами, мм), не менее, кА/м
22 (100),
9 (150)

Комплект поставки

  • Магнитный дефектоскоп на постоянных магнитах МДПМ-25 – 1 шт.;

  • Паспорт – 1 экз.

    * по отдельному заказу дефектоскоп поставляется с сертификатом калибровки

Характеристики

Бренд Ижконтрольсервис
