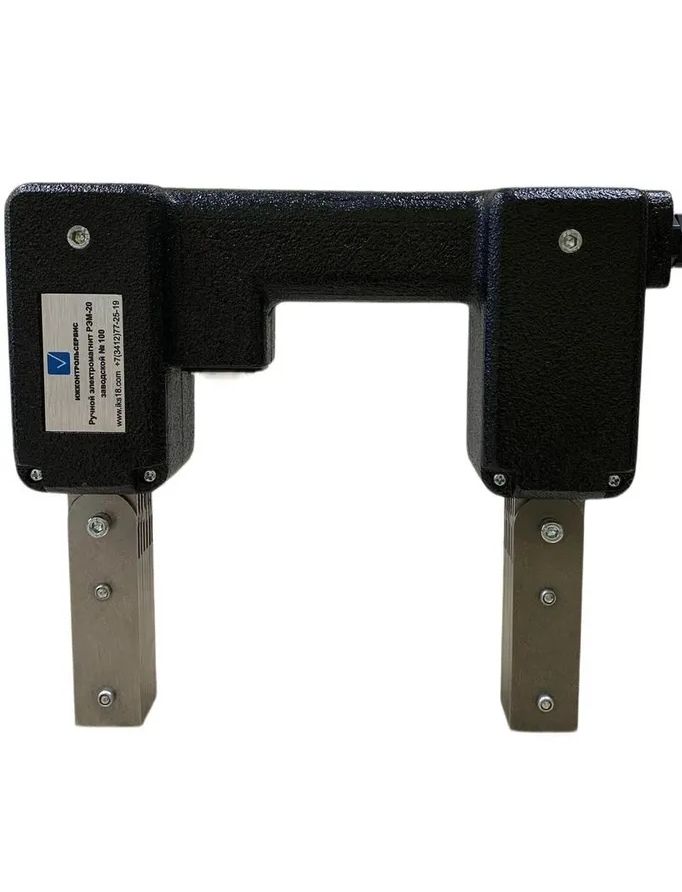

Ручной электромагнит РЭМ-20 для магнитопорошкового контроля предназначен для намагничивания изделий или их участков при проведении магнитопорошкового контроля по ГОСТ Р 56512-2015, ГОСТ Р 50.05.06-2018, РД-13-05-2006, ГОСТ 21105-87, РД РОСЭК-003-97, удовлетворяет требованиям ГОСТ Р 53700-2009 и ГОСТ ISO 9934-3-2021.
Позволяет выявлять поверхностные и подповерхностные нарушения сплошности, размеры которых соответствуют уровням чувствительности «А», «Б» и «В» по ГОСТ 21105-87, в том числе трещины, волосовины, закаты, надрывы, несплавления сварных соединений и т.п.

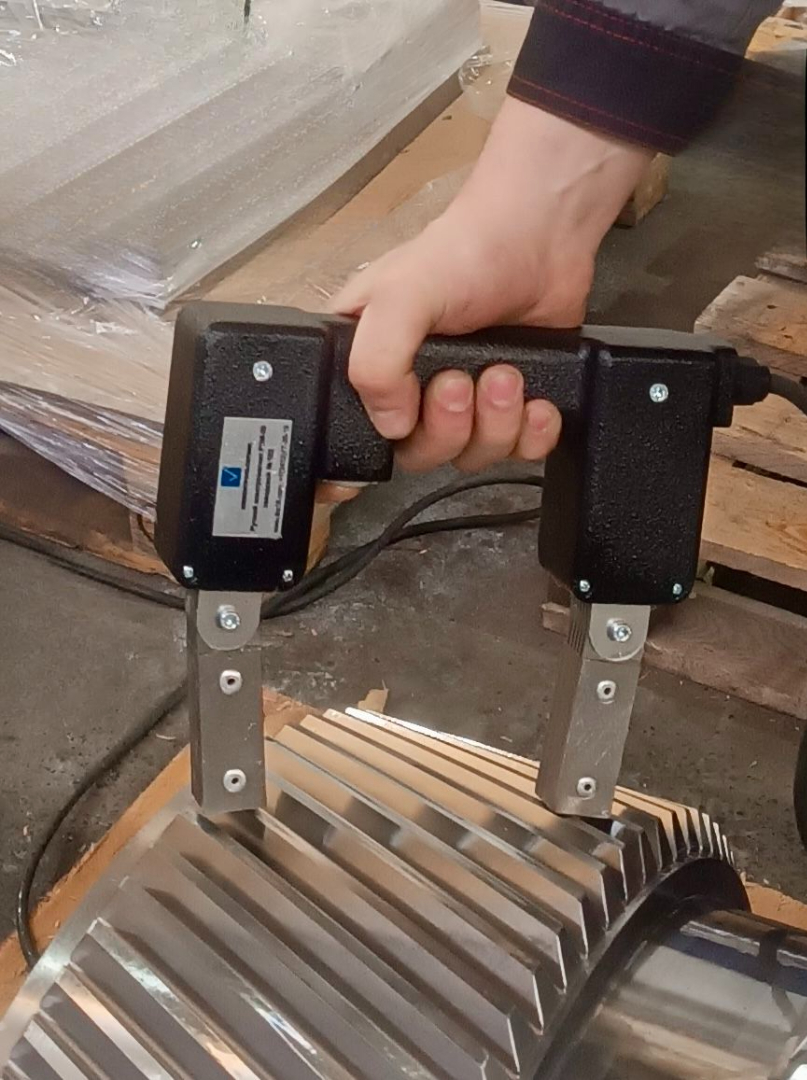

Объектами контроля могут быть: сварные соединения, заготовки и детали после термообработки, нагруженные элементы металлоконструкций, грузоподъемное, котельное, буровое оборудование, объекты атомной, авиационной промышленности, детали двигателей: крепежные изделия, коленчатые валы, шатуны, клапаны, зубчатые колеса, корпуса редукторов, рамы и прочие.

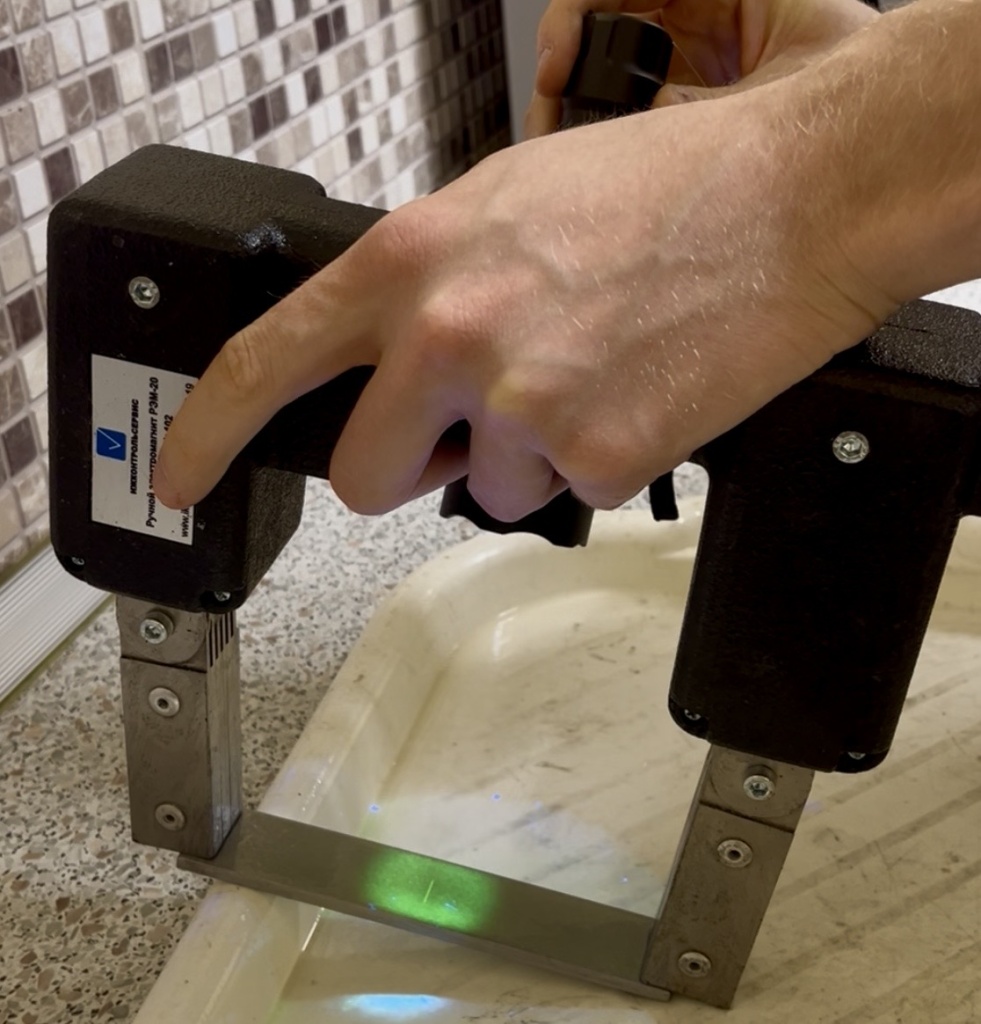

Ручной электромагнит РЭМ-20 создает переменное магнитное поле, наиболее эффективное для выявления мельчайших поверхностных дефектов различной ориентации, а специальное покрытие и эргономичная ручка обеспечивают комфортную работу оператора-дефектоскописта.

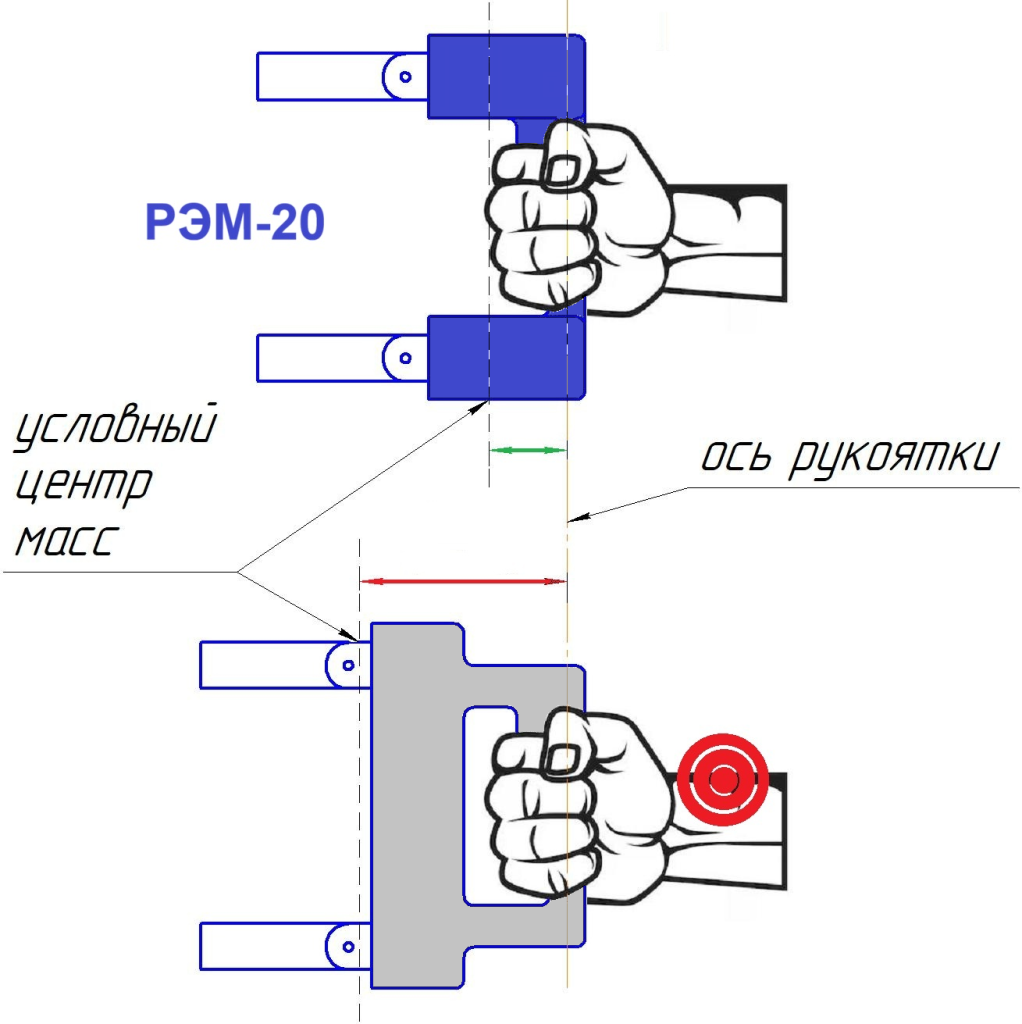

Сбалансированная конструкция снижает нагрузку на запястье оператора-дефектоскописта при контроле изделий вертикальной ориентации засчёт меньшего расстояния от рукоятки до условного центра масс, как показано на рисунке.
РЭМ-20 подойдет для размагничивания деталей простым способом: плавным отдалением включенного электромагнита от детали, что равносильно воздействию убывающего по напряженности поля изменяющейся полярности.
Ручной электромагнит РЭМ-20 может применяться как в цеховых, так и полевых условиях, хорошо подходит для высокопроизводительного контроля.
Преимущества
-
Высокая напряженность переменного магнитного поля
-
Эргономичная сбалансированная конструкция
-

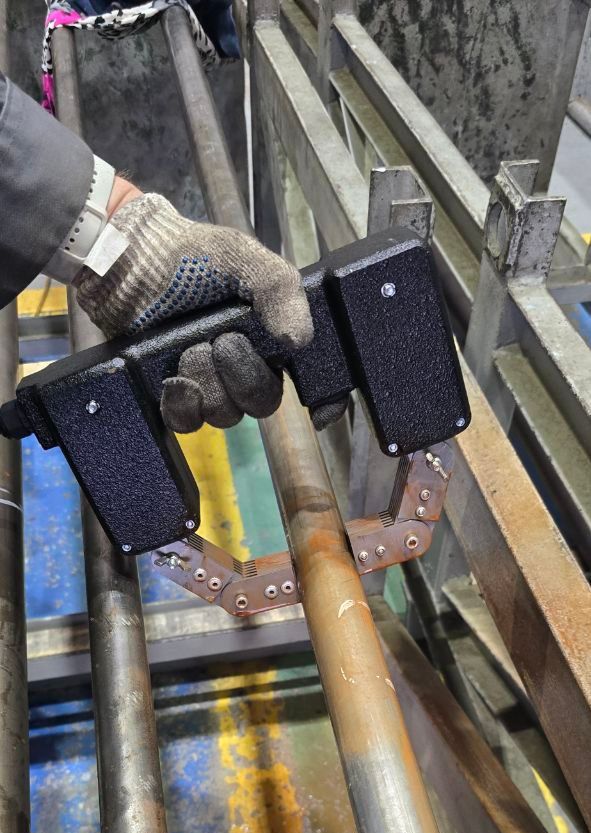

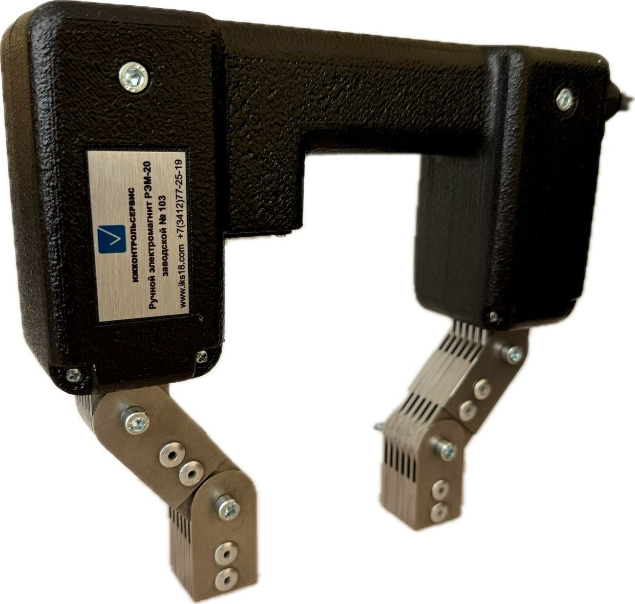

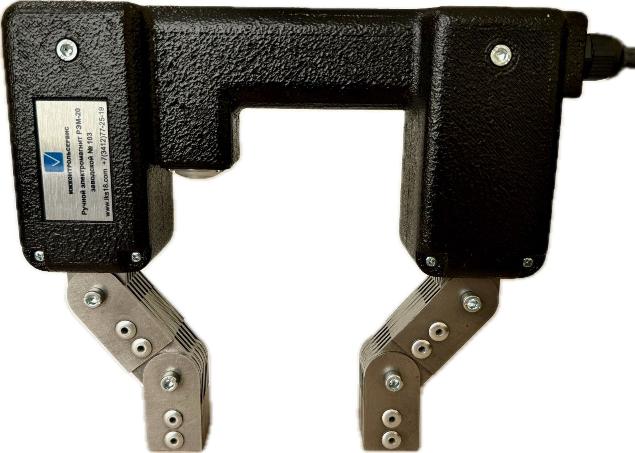

Шарнирный магнитопровод для расположения полюсов на разных по форме поверхностях
-
Специально обработанная поверхность корпуса исключает выскальзывание из рук оператора при проведении магнитопорошкового контроля «мокрым» способом (с применением магнитной суспензии)
-
Может применяться для размагничивания деталей
|
Параметр |
Значение |
|---|---|
|
Масса, кг, не более |
3,9 |
|
Сила отрыва, кг, не менее |
7,8 |
|
Напряженность магнитного поля в центре между полюсами, измеренная по ГОСТ Р 53700-2009 (при расстоянии между полюсами, мм), не менее, А/см |
72 (140) |
|
Длительность цикла работы дефектоскопа включения/паузы, с / с |
5 / 5 |
| Длина кабеля питания, м | 5 |
| Температура эксплуатации, °С | -30...+50 |
Комплект поставки
-
Ручной электромагнит РЭМ-20 – 1 шт.;
-
Защитный колпачок кнопки включения – 1 шт.;
-
Паспорт – 1 экз.
* по отдельному заказу ручной электромагнит РЭМ-20 поставляется с сертификатом калибровки
